为什么高压电线没有绝缘层?

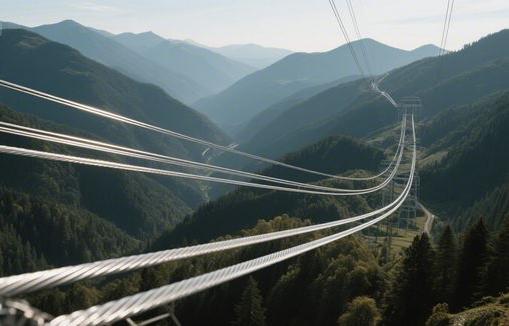

在城市的天际线或乡村的田野间,我们常常能看到架设在空中的高压电线。这些输送着强大电能的导线,外层却没有包裹像普通电线那样的绝缘层,这不禁让人产生疑问:为什么高压电线不需要绝缘层呢?这背后蕴含着丰富的工程学原理。
首先,高压电的特性决定了常规绝缘层难以发挥作用。高压电线传输的电压通常在 10 千伏以上,甚至可达数百千伏乃至更高。在这样高的电压下,电场强度极大,普通的绝缘材料如橡胶、塑料等,会被强大的电场击穿,失去绝缘性能。而且,电压越高,所需的绝缘层厚度就越厚,这在实际应用中既不现实也不经济。比如,若要给 110 千伏的高压电线包裹绝缘层,其厚度可能需要达到数米,这显然无法满足架空线路的架设要求。
其次,架空高压电线的安装方式提供了天然的安全距离。高压电线通常架设在高大的杆塔上,与地面、建筑物以及其他物体之间保持着足够的安全距离。这个安全距离是经过严格计算的,能够确保即使没有绝缘层,也不会发生人体直接接触或因距离过近而产生的触电事故。根据相关规定,不同电压等级的高压电线与地面的最小距离有着明确的标准,例如 110 千伏高压电线在居民区的对地距离不得小于 7 米,在非居民区不得小于 6 米。这样的距离足以防止除故意接触外的意外触电情况。
再者,从经济性和维护成本来看,不安装绝缘层更为合理。如果给高压电线添加绝缘层,会大大增加导线的重量和成本。一方面,绝缘材料本身价格不菲,且随着导线长度的增加,成本会急剧上升;另一方面,沉重的绝缘层会给杆塔和导线自身带来更大的负荷,需要加固杆塔结构,这又会进一步增加建设成本。此外,绝缘层在长期使用过程中会受到风吹、日晒、雨淋、冰雪等自然环境的影响,容易老化、损坏,维护和更换起来非常困难,会产生高昂的维护费用。而裸露的高压电线则便于检查和维护,一旦出现故障,工作人员能更快速地发现并处理。
另外,高压电线的散热需求也使得绝缘层成为多余。电流在导线中传输时会产生热量,这就是焦耳 - 楞次定律的体现。对于高压电线来说,传输的功率很大,产生的热量也较多。如果包裹绝缘层,会阻碍热量的散发,导致导线温度升高。温度过高会使导线的电阻增大,增加电能损耗,还可能加速导线的老化,影响其使用寿命。而裸露的导线能够直接与空气接触,通过空气对流和辐射的方式高效散热,保证导线在安全的温度范围内运行。
还有一个重要原因是,高压输电线路采用的是三相交流电,三相导线之间保持一定的距离,通过空气绝缘来实现相互之间的绝缘。空气在正常情况下是良好的绝缘体,只要三相导线之间的距离足够,就不会发生相间短路。这种利用空气作为绝缘介质的方式,既简单又可靠,无需额外添加绝缘层。
当然,这并不意味着高压电线完全没有任何防护措施。为了防止导线被腐蚀、磨损以及应对恶劣天气等情况,高压电线的导体通常采用多股绞合的钢芯铝绞线。其中,钢芯起到增强导线强度的作用,铝绞线则负责导电,同时铝表面会形成一层氧化膜,能起到一定的防腐作用。
综上所述,高压电线没有绝缘层,是综合考虑了高压电特性、安全距离、经济性、散热需求以及绝缘方式等多方面工程学因素的结果。这种设计既保证了电力的安全、高效传输,又符合实际应用中的各项要求,是工程技术人员经过长期实践和优化得出的合理方案。
